Cómo elegir un medidor de flujo de agua según tu aplicación
La selección de un flujómetro en entornos industriales no responde únicamente a variables básicas como el diámetro de la tubería o el rango de caudal. En contextos donde la precisión, la repetibilidad y la confiabilidad operativa impactan directamente en la eficiencia productiva, la toma de decisiones exige un enfoque técnico integral. La correcta elección de un medidor de flujo de agua —también denominado caudalímetro— debe alinearse con las condiciones reales del proceso, las exigencias normativas y los objetivos de control y gestión de cada operación.
En industrias como minería, saneamiento, agroindustria o energía, donde la medición de caudal es crítica, una selección inadecuada puede traducirse en pérdidas económicas, incumplimientos regulatorios o fallas en el control de procesos. Por ello, el análisis debe considerar múltiples variables interdependientes que van más allá de la simple compatibilidad mecánica.
Variables críticas en la selección de un flujómetro
1. Características del fluido
Aunque el enfoque está en el agua, es fundamental considerar que en aplicaciones industriales el “agua” raramente es un fluido ideal. Puede contener sólidos en suspensión, sedimentos, químicos disueltos o variaciones de temperatura que afectan directamente el desempeño del instrumento.
Conductividad eléctrica: Determina la viabilidad de tecnologías como los medidores electromagnéticos.
Presencia de sólidos: Influye en la elección entre tecnologías ultrasónicas, electromagnéticas o de área variable.
Temperatura y presión: Condicionan los materiales de construcción y el tipo de sensor.
En minería peruana, por ejemplo, el transporte de relaves implica agua con alta carga de sólidos abrasivos, lo que descarta tecnologías mecánicas tradicionales y favorece soluciones sin partes móviles.
2. Régimen de flujo y perfil hidráulico
La estabilidad del flujo es un factor determinante en la precisión de medición. Se deben evaluar aspectos como:
Flujo laminar o turbulento
Presencia de remolinos o perturbaciones
Longitud de tramos rectos disponibles antes y después del medidor
Tecnologías como los caudalímetros ultrasónicos tipo clamp-on pueden compensar parcialmente perfiles de flujo no ideales, mientras que los medidores tipo turbina requieren condiciones más controladas.
3. Rango de medición y turndown ratio
El rango operativo del sistema debe alinearse con la capacidad del medidor. El turndown ratio (relación entre caudal máximo y mínimo medible) es especialmente relevante en procesos con alta variabilidad.
Un error común en aplicaciones industriales es sobredimensionar el equipo, lo que reduce la sensibilidad en caudales bajos y afecta la calidad de los datos.
4. Precisión y repetibilidad
En entornos donde la medición de caudal está vinculada a balances de masa, facturación o cumplimiento ambiental, la precisión se convierte en un parámetro crítico.
Precisión absoluta: Importante en transferencia de custodia.
Repetibilidad: Clave en control de procesos.
En plantas de tratamiento de agua potable en Perú, donde se reportan volúmenes a entidades regulatorias, la repetibilidad puede ser tan relevante como la precisión nominal del equipo.
5. Condiciones de instalación
El entorno físico condiciona significativamente la selección del instrumento:
Espacio disponible
Accesibilidad para mantenimiento
Presencia de vibraciones
Interferencias electromagnéticas
En instalaciones existentes (retrofit), los medidores ultrasónicos clamp-on ofrecen ventajas al evitar intervenciones invasivas en la tubería.
Tecnologías de medición de caudal y su aplicación
Medidores electromagnéticos

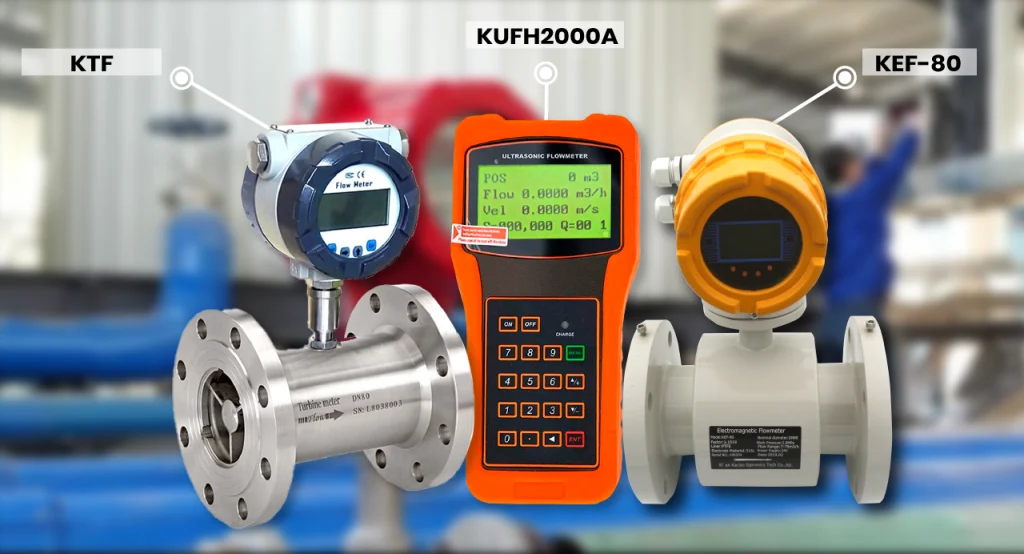

Basados en la ley de Faraday, estos instrumentos son ampliamente utilizados en aplicaciones de agua industrial debido a su robustez y a la ausencia de partes móviles. Un ejemplo destacado es el Flujómetro electromagnético KEF, diseñado para ofrecer mediciones precisas y estables en sistemas de agua industrial y redes de saneamiento.
Ventajas:
Alta precisión
Insensibles a la viscosidad
Ideales para fluidos con sólidos en suspensión
Limitaciones:
Requieren una conductividad mínima del fluido
Costo inicial relativamente elevado
Aplicación típica: sistemas de distribución de agua en plantas industriales y redes de saneamiento, donde la confiabilidad y la estabilidad de medición son fundamentales.
Medidores ultrasónicos
Estos medidores se dividen principalmente en dos tipos: tiempo de tránsito y Doppler. Dentro de esta categoría, el Flujómetro ultrasónico KUFH2000A destaca por su capacidad de medición no intrusiva.
Tiempo de tránsito: adecuado para fluidos limpios
Doppler: diseñado para fluidos con partículas o burbujas
Ventajas:
Instalación no intrusiva (tipo clamp-on)
Bajo mantenimiento
Ideal para mediciones temporales o auditorías
Limitaciones:
Sensibles a perfiles de flujo irregulares
Dependencia de una correcta alineación de sensores
En proyectos de modernización de infraestructura hídrica, equipos como el KUFH2000A resultan especialmente útiles para realizar diagnósticos sin interrumpir la operación.
Medidores tipo turbina
Estos dispositivos utilizan un rotor cuya velocidad de giro es proporcional al caudal. Un ejemplo representativo es el Flujómetro de turbina KTF, utilizado tanto en líquidos limpios como en aplicaciones de medición de gas.
Ventajas:
Alta precisión en condiciones controladas
Respuesta rápida ante cambios de flujo
Limitaciones:
Sensibles a partículas sólidas
Requieren mantenimiento periódico
Se emplean en procesos donde el fluido es limpio y el control del caudal es crítico, como en sistemas industriales cerrados y medición de gas.
Medidores de área variable (rotámetros)
Aunque más simples, los rotámetros siguen siendo relevantes en aplicaciones específicas y de menor exigencia.
Ventajas:
Bajo costo
Instalación sencilla
Fácil lectura local
Limitaciones:
Menor precisión en comparación con tecnologías avanzadas
Limitados a aplicaciones locales y condiciones controladas
Normativa y regulación en el contexto peruano
En Perú, la medición de caudal en sistemas de agua está influenciada por diversas normativas y entidades regulatorias:
- SUNASS (Superintendencia Nacional de Servicios de Saneamiento): Establece lineamientos para medición en servicios de agua potable y alcantarillado.
- ANA (Autoridad Nacional del Agua): Regula el uso y control de recursos hídricos, incluyendo medición de caudales en captación y vertimiento.
- Reglamento de la Ley de Recursos Hídricos (Ley N° 29338): Exige control y monitoreo del uso del agua en actividades productivas.
En aplicaciones industriales, especialmente en minería y agroindustria, el cumplimiento de estas normativas implica la implementación de sistemas de medición confiables y auditables.
Ejemplo aplicado: minería en el sur del Perú
En operaciones mineras ubicadas en regiones como Arequipa o Moquegua, la gestión del agua es un componente crítico tanto desde el punto de vista operativo como ambiental.
Un caso típico involucra la medición de caudal en líneas de recirculación de agua en plantas concentradoras. Estas líneas transportan agua con alta carga de sólidos finos, lo que descarta el uso de medidores mecánicos.
La solución adoptada en muchos casos consiste en:
- Medidores electromagnéticos revestidos con materiales resistentes a la abrasión
- Sistemas redundantes para garantizar continuidad de medición
- Integración con sistemas SCADA para monitoreo en tiempo real
Este enfoque permite no solo optimizar el uso del recurso hídrico, sino también cumplir con los requisitos de reporte establecidos por la Autoridad Nacional del Agua.
Integración con sistemas de control y digitalización
En el contexto actual de transformación digital, los medidores de flujo ya no operan como dispositivos aislados. La integración con sistemas de control industrial es un factor clave en la selección.
- Protocolos de comunicación: HART, Modbus, Profibus
- Capacidad de diagnóstico remoto
- Integración con plataformas IoT
La tendencia hacia el mantenimiento predictivo ha incrementado la demanda de instrumentos capaces de proporcionar datos adicionales, como condiciones del sensor o detección de anomalías.
Costos totales de propiedad (TCO)
El análisis económico de un medidor no debe limitarse únicamente a su costo inicial. Para tomar una decisión informada, es fundamental evaluar los Costos Totales de Propiedad (TCO), que abarcan todos los gastos asociados a lo largo del ciclo de vida del equipo.
Entre los principales componentes del TCO se incluyen:
- Instalación: costos relacionados con el montaje, adecuación de infraestructura y procesos de calibración inicial.
- Mantenimiento: frecuencia de intervenciones, disponibilidad y costo de repuestos, así como el soporte técnico requerido.
- Tiempo de inactividad: pérdidas operativas derivadas de fallas, paradas no programadas o baja confiabilidad del equipo.
- Vida útil: período durante el cual el medidor puede operar de manera confiable antes de requerir reemplazo.
En este contexto, el costo inicial representa solo una fracción del gasto total. En aplicaciones críticas, optar por un medidor con mayor inversión inicial pero menor necesidad de mantenimiento, mayor confiabilidad y menor riesgo de interrupciones puede traducirse en una solución significativamente más eficiente y rentable a largo plazo.
Errores comunes en la selección de flujómetros
Incluso en entornos técnicos avanzados, persisten errores recurrentes:
- Seleccionar tecnología por costo y no por aplicación
- Ignorar condiciones reales del fluido
- Subestimar la importancia del perfil de flujo
- No considerar requisitos normativos
Estos errores pueden comprometer tanto la precisión de la medición como la operación global del sistema.
La elección de un medidor de flujo de agua en aplicaciones industriales es un proceso multidimensional que requiere un entendimiento profundo del proceso, del fluido y del entorno operativo. No existe una solución universal; cada tecnología responde a condiciones específicas y objetivos particulares.
En el contexto peruano, donde la gestión del recurso hídrico está cada vez más regulada y monitoreada, la selección adecuada de instrumentos de medición de caudal adquiere una relevancia estratégica. Desde la minería hasta el saneamiento urbano, la precisión en la medición no solo impacta la eficiencia operativa, sino también el cumplimiento normativo y la sostenibilidad de las operaciones.
Un enfoque técnico riguroso, respaldado por conocimiento del proceso y alineado con las exigencias regulatorias, permite maximizar el valor de los sistemas de medición y garantizar su desempeño en el largo plazo.
